GOSPLAN L'écran de planification et de supervision

L'écran de planification et de supervision représente, en temps réel, l'état de charge des usines.

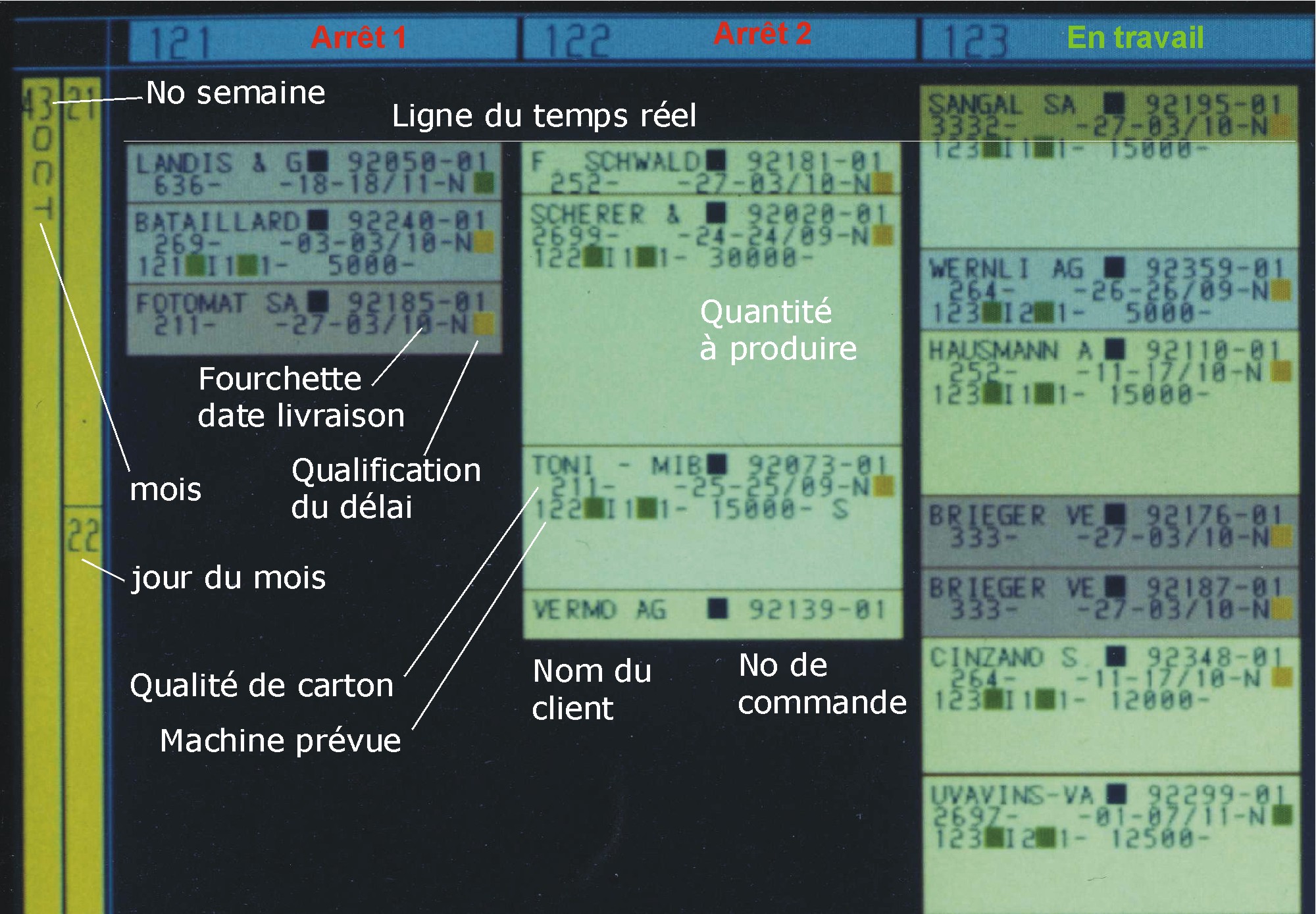

L'exemple ci-dessous représente un fragment de l'écran. On est le 21 octobre (43 ème semaine de l'année). Le temps se déplace verticalement. Les différentes machines (ici No 121, 122 et 123) sont placées horizontalement). Le temps est normalisé par rapport à l'horaire journalier de chaque machine. La longueur affichée d'une tâche peut varie suivant l'horaire journalier et le rendement de la machine où elle doit s'exécuter .

Un certain nombre d'informations sur les tâches sont résumé sur chaque ticket. Des information détaillée sont affichées en cliquant sur un ticket, sur une machine ou sur la colonne des jours (horaires des machines).

Les machine 121 et 122 sont arrêtées. Les colonnes des tickets de ces machine se déplacent verticalement vers le bas en même temps que la ligne du temps réel. La machine 123 étant en travail, la colonne des tâches est immobile. Seule la zone exécutée du premier ticket, ici en vert plus fonçé, s'allonge.
